焊接知識課堂：焊接檢驗尺的使用與注意事項
作者：小編 時間：2025/3/17 16:45:28

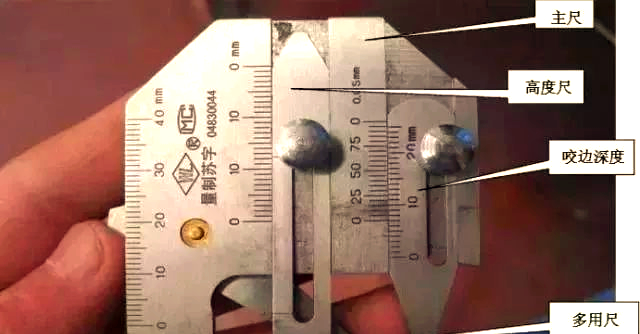

焊接檢驗尺由主尺、高度尺、咬邊深度尺以及多用尺四個精密部件精心組合而成，
旨在精確測量焊件的各種關鍵尺寸，如坡口角度、高度、寬度、間隙以及咬邊深度。

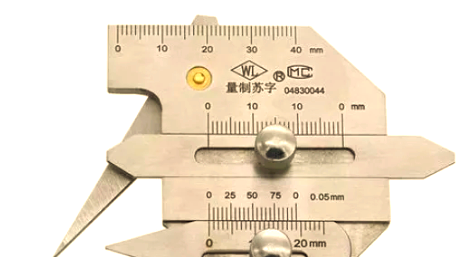

焊接檢驗尺，這一專為焊接檢驗而設計的工具，巧妙地融合了線紋和游標測量原理，成為檢驗焊接件各項尺寸的得力助手。
它能夠精準地測量焊縫的寬度、高度、間隙，同時還能測量坡口的角度以及咬邊的深度，為焊接質量的把控提供了有力的技術支持。

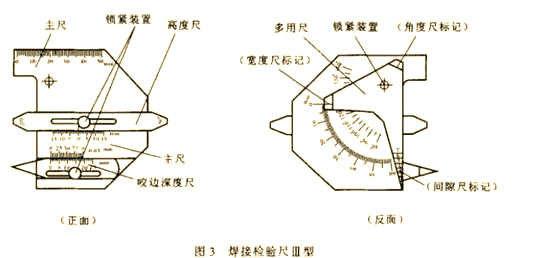

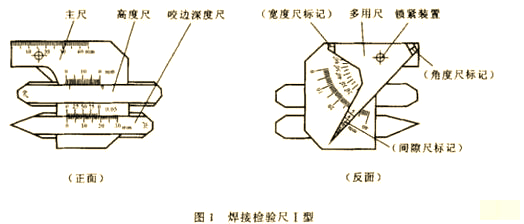

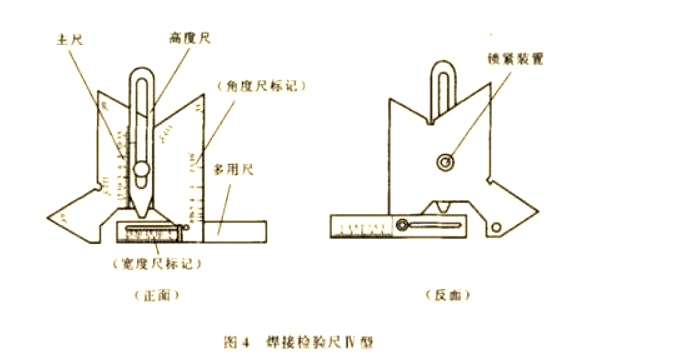

焊接檢驗尺的主要結構形式包括Ⅰ型（圖1）、Ⅱ型（圖2）、Ⅲ型（圖3）和Ⅳ型（圖4）。
焊接檢驗尺的測量范圍與關鍵技術參數概覽：
在焊接過程中，焊接檢驗尺發揮著至關重要的作用。其測量范圍廣泛，能夠適用于不同類型的焊接需求。同時，該工具還具備一系列關鍵技術參數，確保了測量的準確性與可靠性。通過使用焊接檢驗尺，可以有效地提升焊接質量，降低不良品的產生。
掌握焊接檢驗尺的使用技巧
在焊接過程中，焊接檢驗尺是不可或缺的測量工具。為了充分發揮其作用，我們需要熟悉并掌握其使用方法。通過正確使用焊接檢驗尺，我們可以更準確地評估焊接質量，及時發現并糾正問題，從而提高整體焊接工作的效率和質量。

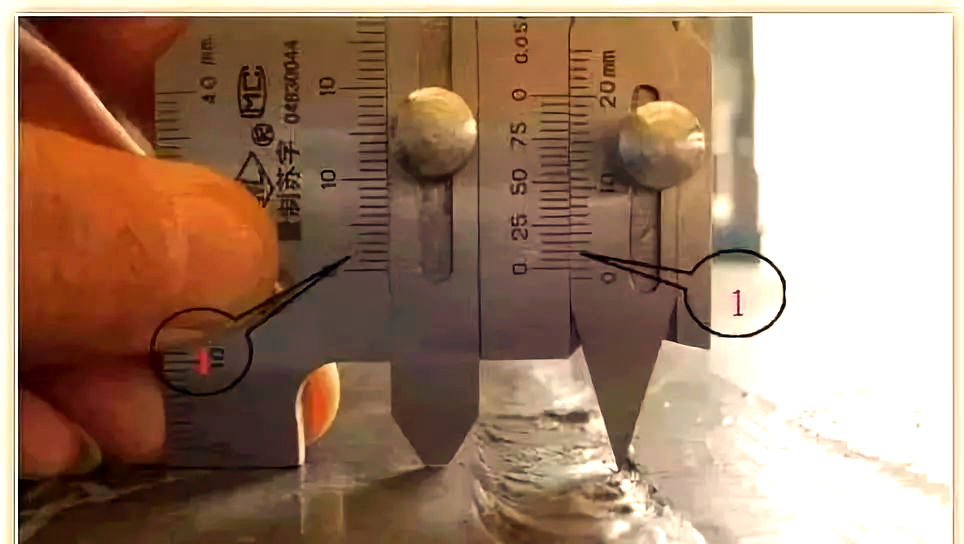

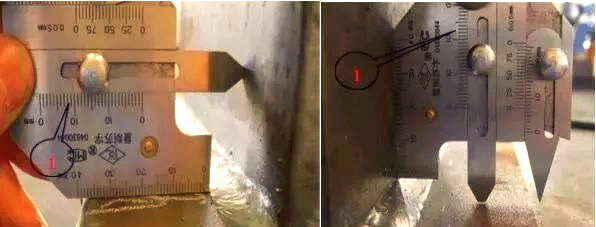

1、測量平面焊縫高度
將咬邊尺調整至零位并固定螺絲，隨后使高度尺與焊點相接觸，高度尺的讀數即代表焊縫的高度。
2、測量角焊高度
將高度尺的一側緊貼焊件，另一側則與焊縫邊緣接觸，滑動高度尺以使其與焊件的另一側相接觸，此時高度尺上的指示線所指示的數值即為角焊的高度。
3、角焊縫的測量
在45°角位置找到焊點，這就是我們要測量的角焊縫厚度。將高度尺的主體工作面緊貼焊件，并確保高度尺與焊點滑動接觸，此時高度尺上的讀數即為焊縫的高度。

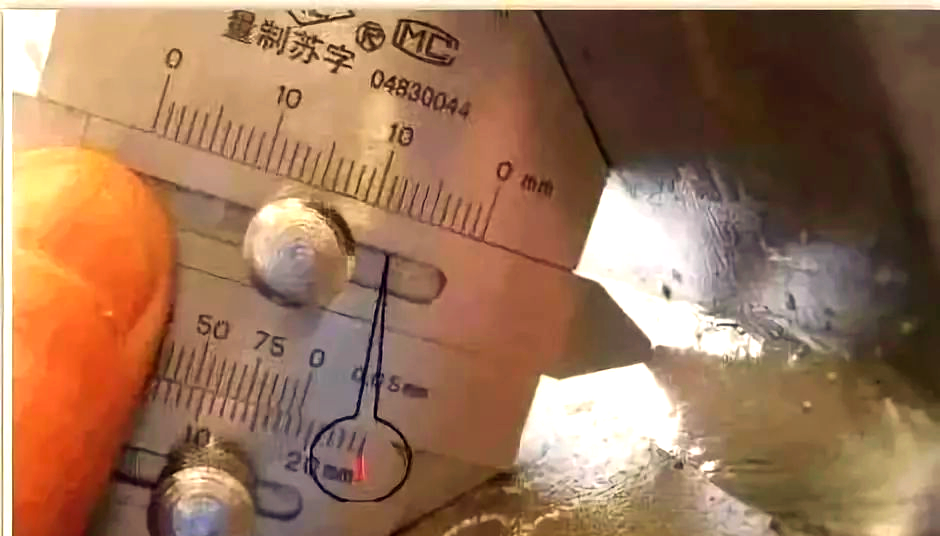

4、測量焊縫咬邊深度
首先，將高度尺調零并擰緊螺絲，以確保測量的準確性。接著，利用咬邊尺來測量焊縫的咬邊深度，并讀取咬邊尺上的指示值，該值即為咬邊的深度。

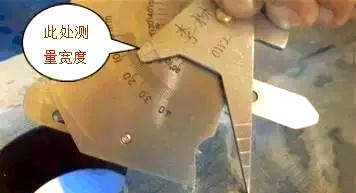

5、測量焊縫寬度
將主體測量角緊貼焊縫一側，隨后旋轉多用尺的測量角使其緊貼焊縫另一側，此時，多用尺上的指示值即為焊縫的寬度。

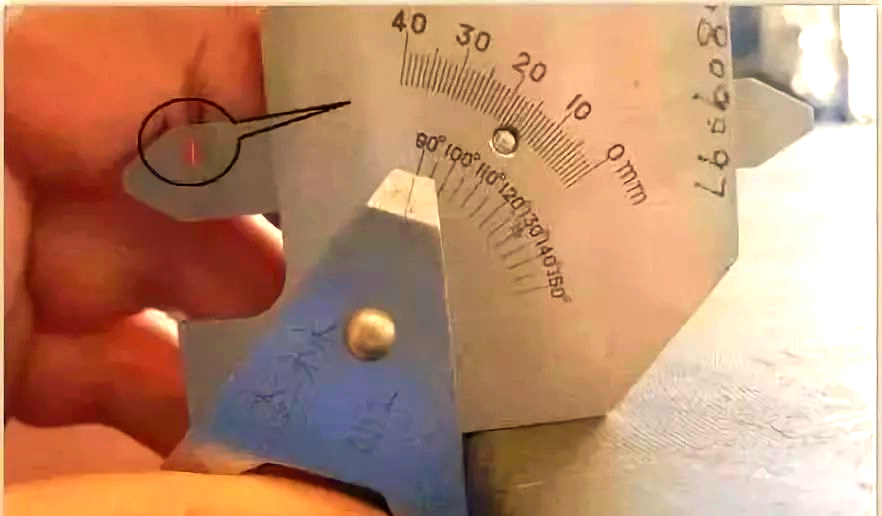

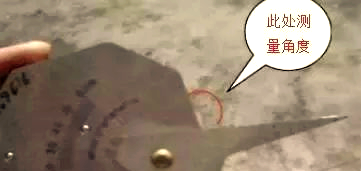

6、測量焊件坡口角度
根據所需坡口角度，結合主尺與多用尺進行測量。觀察主尺工作面與多用尺工作面所夾角度，同時參考多用尺上的指示線，即可得出坡口角度的數值。
7、測量焊縫寬度
將主體測量角緊貼焊縫的一側，隨后旋轉多用尺的測量角使其緊貼焊縫的另一側，此時，觀察多用尺上的指示值，即可獲得焊縫的寬度。

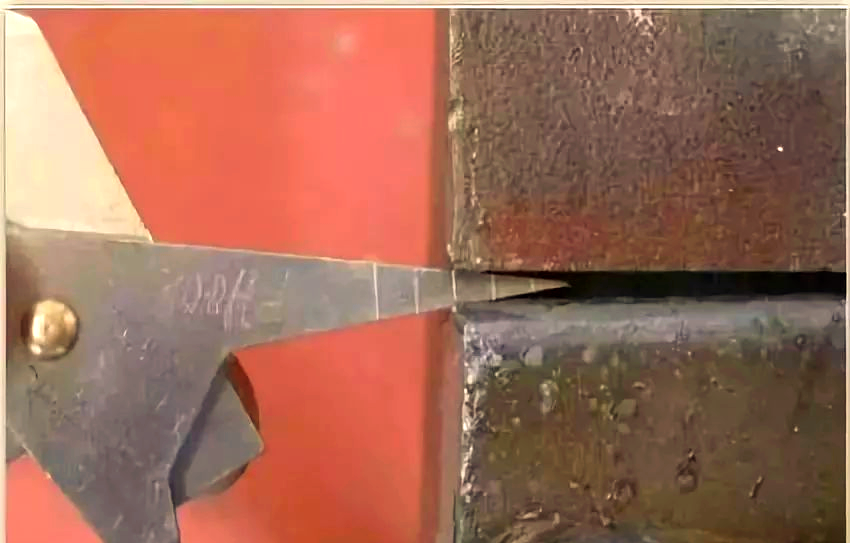

8、測量裝配間隙
將多用尺插入兩焊件之間，直接讀取間隙尺上的指示值，即可得到裝配間隙的具體數值。
焊接檢驗尺的維護與保養
在使用焊接檢驗尺后，為了確保其準確性和長期使用，需要進行適當的保養。這包括定期清潔尺身，檢查并緊固螺絲，以及確保存儲環境的干燥和清潔。通過這些措施，可以延長焊接檢驗尺的使用壽命，并保持其測量結果的準確性。
為確保焊接檢驗尺的精度和準確性，建議單獨存放，避免與其他工具混放導致變形、劃傷或刻線模糊。
